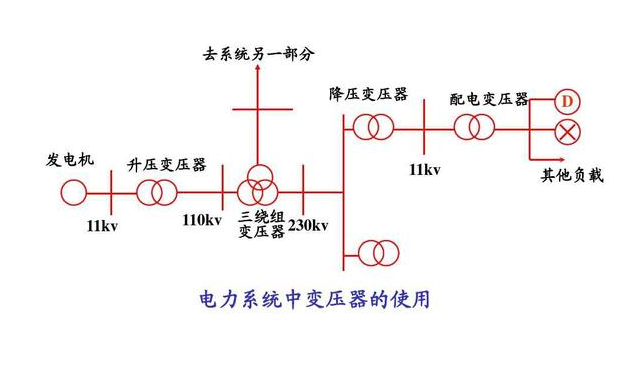

在電力係統中，羞羞视频免费网站運行特別頻繁，而且相當廣泛。 說這三句話，電工不可能不知道。 作為電力轉換的設備，高壓被轉換為可用的低壓，可以滿足人們的實際需要。

然而，許多人不知道羞羞视频免费网站的工作原理，如何把高壓變成低壓呢？這些問題可能使許多電力初學者困惑不解，但其原理和結構比其他電力設備簡單。 羞羞视频免费网站的結構主要由繞組和鐵芯兩部分組成，其作用和功能分別是什麽？

這些乍一看簡單的問題，對許多多年老的電工來說也不一定能馬上回答，所以今天希望把羞羞视频免费网站的原理和繞組、鐵心的主要知識帶到係統中來，幫助大家學習。

一、羞羞视频免费网站原理

羞羞视频免费网站是一種靜止的電力設備，可通過配電係統中常見的電磁感應，將某一電壓的交流電轉換為頻率相同的其他電壓的交流電。 其工作的zui基本原理是“電磁感應”，可以將該原理解釋為“動電產生磁、動電產生電”的過程。

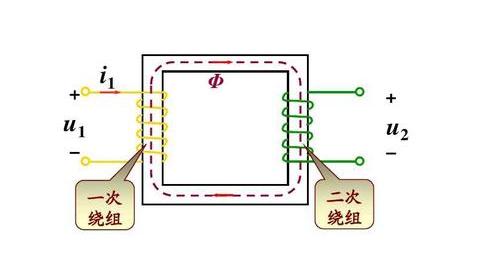

在上圖中，一次、二次繞組不相互連接，nengliang的傳遞通過磁耦合進行。 連接交流電源的繞組，羞羞网站下载稱為初級繞組或初級繞組，這一側是流過交流電流的一側，即吸收電力的一側，也稱為初級側。 連接負載的繞組被稱為副繞組或次級繞組，由於該側是連接負載的一側，即輸出電力的一側，因此也被稱為次級側。

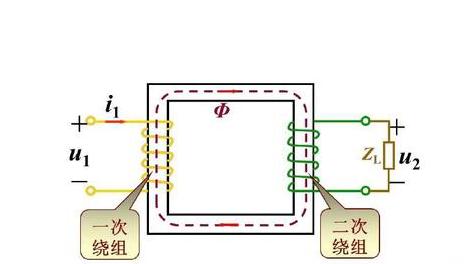

如上圖所示，在一次繞組和交流電源連接的情況下，繞組中存在交流電流，在鐵心中產生磁通，此時，該交變磁通使一次繞組和二次繞組同時交鏈，在這兩個繞組中產生感應電動勢。

空載運行

空載運行：在一次側連接交流電源，二次側斷開。

帶負荷運行

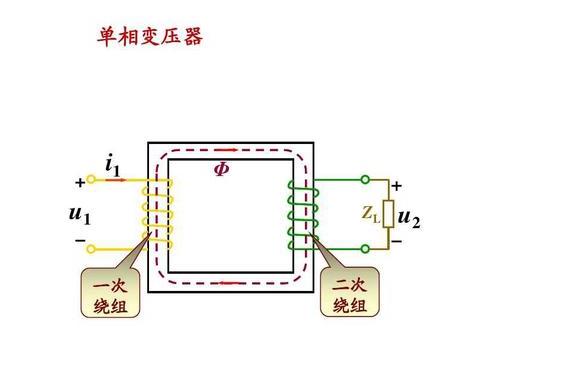

帶負載運行：在一次側連接交流電源，在二次側連接負載。

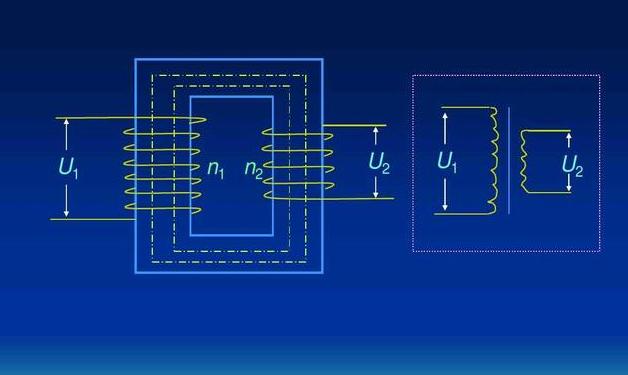

由此可知，關於電壓關係，一次、二次側的電壓與匝數成比例。 隻要改變圈數比，就可以改變輸出電壓。 類似地，電流關係與初級、次級側的電流或匝數成反比。

由於羞羞视频免费网站的高壓線圈圈數多，而且通過它的電流比較小，所以該線圈可以用比較細的導線纏繞。 雖然低壓線圈的圈數較少，但由於通電電流較大，因此繞組用較粗的導線纏繞。

二、鐵心和繞組

1 .鐵心

鐵心多為作為羞羞视频免费网站的主磁路采用的心式構造，如下圖所示，a、b、c三相的繞組分別設置在三個鐵心柱上，因此它們連接上下兩個鐵心，構成一個閉合磁路。 請參見下圖鐵芯的結構通常分為心型和殼型兩種。 心式特點結構和工藝簡單，但應用非常廣泛。 殼式特征結構複雜，通常用於小容量羞羞视频免费网站和電爐羞羞视频免费网站。

鐵芯結構圖

2 .繞組

繞組是羞羞视频免费网站的電路部分，一般卷有銅和鋁的絕緣導線。 為便於絕緣，低壓繞組靠近鐵芯柱，高壓繞組複蓋低壓繞組外，高壓繞組匝數多，導線細低壓繞組匝數少，導線粗。

通常，為了達到絕緣的目的，選擇低壓繞組接近鐵心的地方進行裝置，在低壓繞組外嵌高壓繞組，它們之間有絕緣間隙和散熱油路，因此繞組非常youxiao地散熱。

羞羞视频免费网站的傳統繞線方式也有2種，一種是銅線繞線，另一種是箔繞線。

(1)銅線繞組：油浸式羞羞视频免费网站通常采用冷軋矽鋼板銅線繞組，漆包銅線是繞組的主要品種。

(2)箔式繞組：箔式繞組的導體由厚度不同的銅製成，或者由鋁箔帶製成，然後將寬帶狀的絕緣材料用於層間絕緣，將窄帶狀的絕緣材料作為端絕緣，用箔式繞組機一次性卷繞完畢，形成線圈狀的線圈。

羞羞视频免费网站在試驗中如果在匝間發生相間短路，或者在運輸中碰撞線圈相對位移，或者在運行中在短路和故障狀態下線圈因電磁張力而變形，則羞羞视频免费网站繞組的分布參數發生變化。

另外，影響羞羞视频免费网站的本來的頻域的特征量、即頻率響應的產生振幅的變化、諧振頻率點的偏離等而變化。 基於響應分析方法開發的HTBX-H羞羞视频免费网站繞組測量儀是一種新型的羞羞视频免费网站內部故障無損檢測設備。 適用於63kV~500kV電力羞羞视频免费网站內部結構故障檢測。
